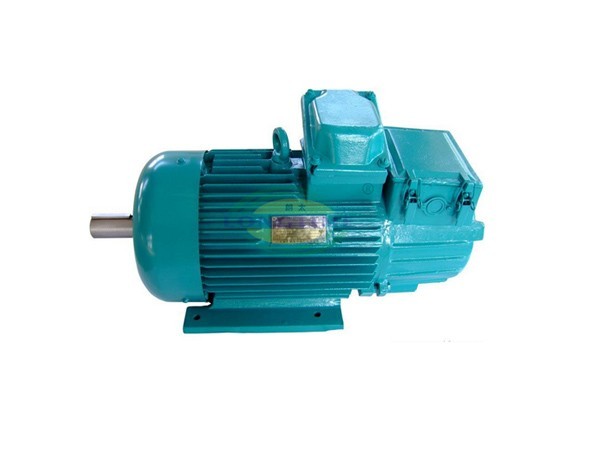

YZR系列起重及冶金用绕线转子三相异步电动机和YZ系列鼠笼三相异步电动机,符合行业标准《JB/T10105-1999》和《JB/T10104-1999》。该系列电动机用于各种类型的起重及冶金机械及其他类似设备的电力驱动,具有较大的过载能力和较高的机械强度,适用于短时或断续周期性工作制,频繁起动,制动,及显著的振动与冲击的机械设备。
使用条件:
1.电动机额定电压为380V,额定频率50Hz。(频率和电压可以根据客户需要生产)
2.电动机绝缘等级分为F级和H级两种。F级适用于环境温度不超过40°C 的一般场合,H级适用于环境温度不超过60°C的冶金场所。F,H级电动机具有相同的技术参数。
3.海拔不超过1000m.
4.电动机具有良好的密封性,用于一般场所的电动机的防护等级为IP44;用于冶金场所的电动机的防护等级为IP54。
5.电动机的基准工作制为S3-40%,该电动机还可以工作在S2,S3,S4,S5等工作制。
机座号 | 安装尺寸 | 外形尺寸 | |||||||||||||||||
凸缘代号 | M | N | P | LA | T | S | 螺栓直径 | 孔数(个) | D | D | E | E | F | G | GD | L | AD | LB | |
112M | FF215 | 215 | 180 | 250 | 14 | 4 | 15 | M12 | 32 | 80 | 10 | 27 | 8 | 430 | 220 | 350 | |||
132M | FF265 | 265 | 230 | 300 | 38 | 33 | 495 | 230 | 415 | ||||||||||
160M | FF300 | 300 | 250 | 350 | 18 | 5 | 19 | M16 | 4 | 48 | 110 | 14 | 42.5 | 9 | 700 | 260 | 590 | ||
160L | 743 | 633 | |||||||||||||||||
180L | 55 | M36X3 | 82 | 19.9 | 735 | 280 | 625 | ||||||||||||
200L | FF400 | 400 | 350 | 450 | 20 | 8 | 60 | M42X3 | 16 | 21.4 | 10 | 855 | 320 | 715 | |||||
225M | 65 | 140 | 105 | 23.9 | 915 | 775 | |||||||||||||
250M | FF500 | 500 | 450 | 550 | 22 | 70 | M48X3 | 18 | 25.4 | 11 | 1005 | 355 | 865 |
